Al ensamblar un contenedor desmontable Casa Box , seguir el proceso de instalación estandarizado es crucial para garantizar la estabilidad estructural y el rendimiento a prueba de agua. A continuación se muestra la guía completa paso a paso.

Paso 1: instale el marco inferior.

Conecte las vigas largas inferiores de 5,63 m y las vigas cortas inferiores de 2,68 m con los conectores de esquina , luego fije los pernos M12×25 en los orificios para pernos. No apriete completamente los pernos en esta etapa.

Nota: Las vigas inferiores tienen clips. Por favor distingalos cuidadosamente.

Paso 2: instale las columnas.

Coloque el conector de esquina en la columna y luego coloque la columna en posición vertical sobre el conector de esquina inferior . Fije los pernos M12×25 en los orificios para pernos. No apriete completamente los pernos en esta etapa.

Paso 3: instale las vigas superiores.

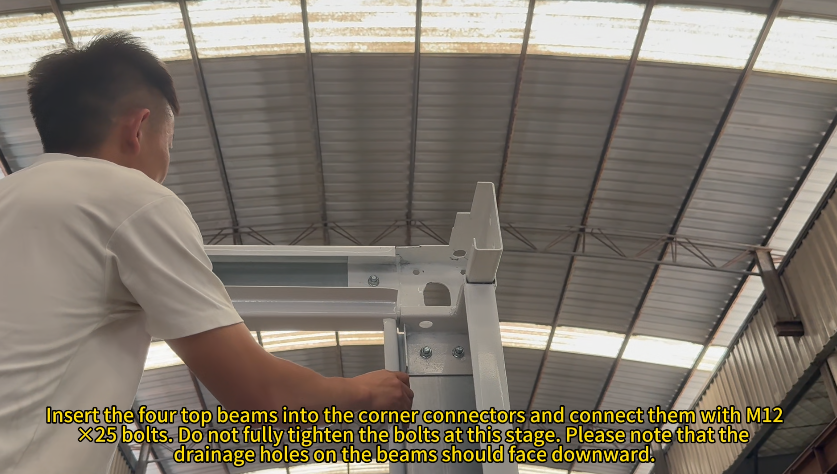

Conecte las vigas superiores largas de 5,63 m y las vigas superiores cortas de 2,68 m con los conectores de esquina , luego fije los pernos M12×25 en los orificios para pernos. No apriete completamente los pernos en esta etapa.

Nota: Las vigas superiores no tienen clips. Por favor distingalos cuidadosamente.

Paso 4: Instale los tubos cuadrados de la correa inferior.

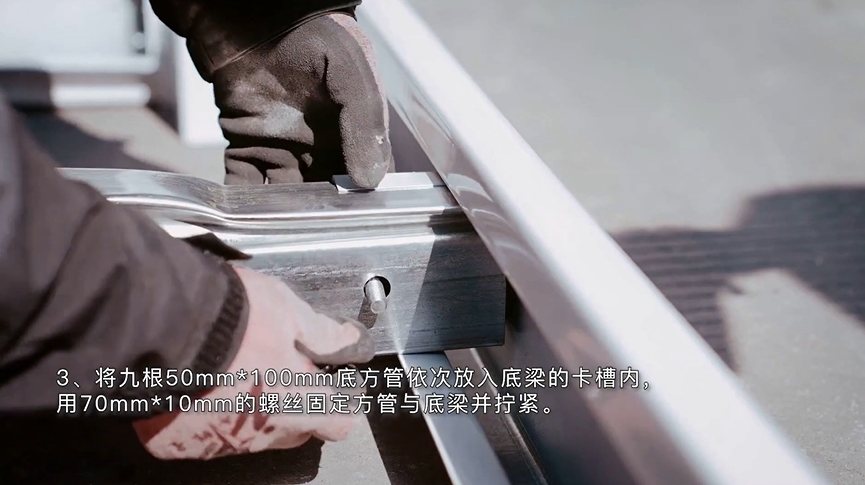

Sujete los tubos cuadrados inferiores (50×100 mm) a los clips de las vigas largas inferiores y conéctelos con pernos M10×60 .

Paso 5: ajuste la alineación horizontal y vertical.

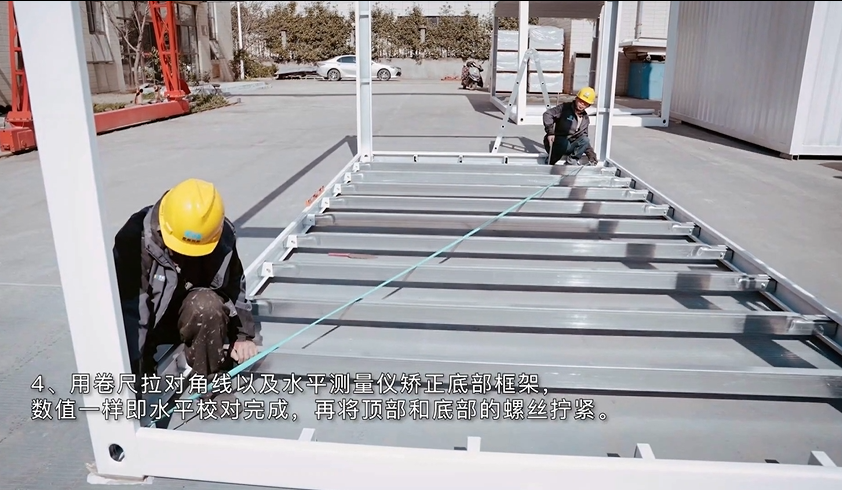

Use una cinta métrica para verificar las distancias diagonales y use una herramienta de medición de nivel para ajustar el marco inferior. Cuando los valores medidos son los mismos, la alineación horizontal estará completa.

Paso 6: apriete todos los tornillos.

Utilice un taladro eléctrico para apretar todos los tornillos.

Paso 7: Instalación de paneles de pared parciales

Primero, monta los laterales de 6m que no tienen puertas ni ventanas.

Comience en el puesto de soporte. Fije el primer panel al poste de soporte. Inserte los paneles siguientes en la ranura uno por uno. Asegúrese de que todos los paneles encajen perfectamente entre sí sin espacios. Fije también el panel final al poste de soporte. Fije los paneles en la parte superior a la viga superior mediante tornillos autoperforantes de 4,8 x 70 mm.

Paso 8: Instale el lado de 3 m con una sola ventana.

Saque el panel de pared de 1,85 m y córtelo en las siguientes tres secciones:

① 0,90 m
② 0,46 m
③ 0,49 m

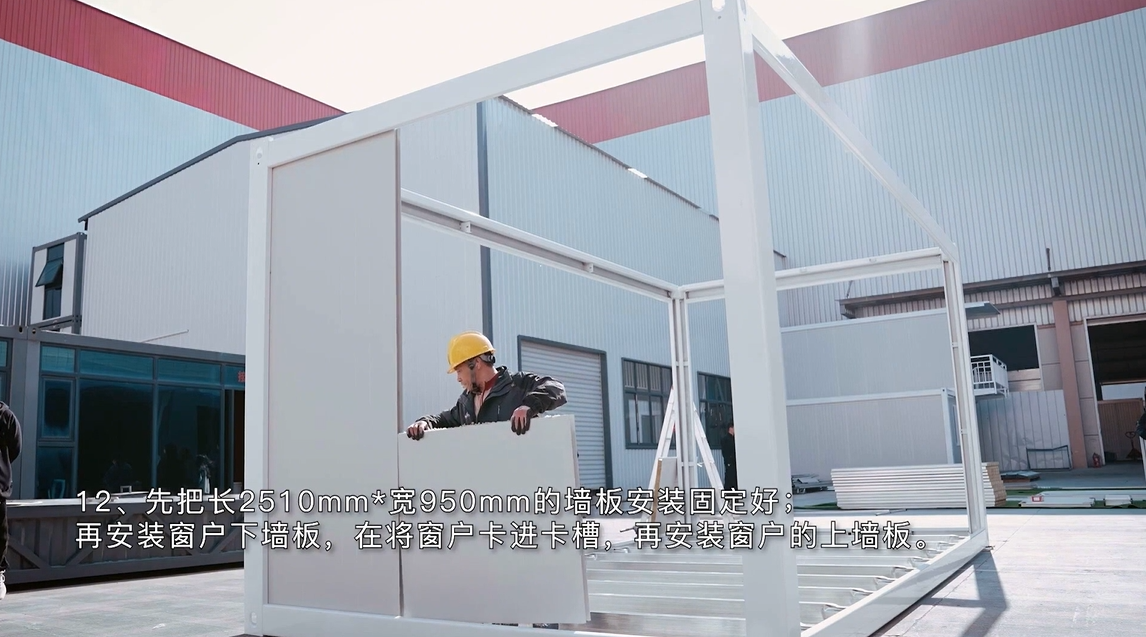

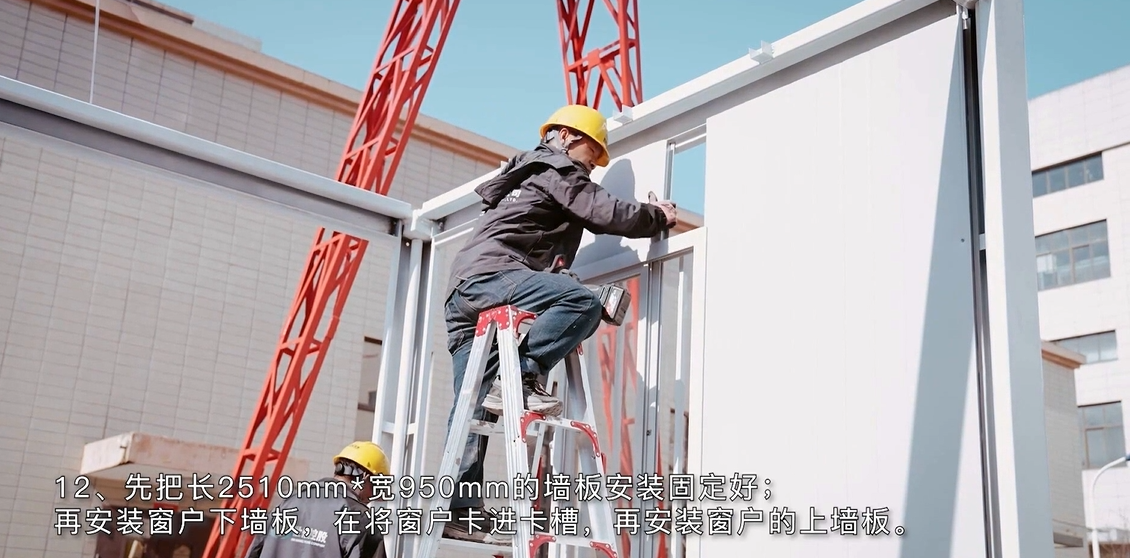

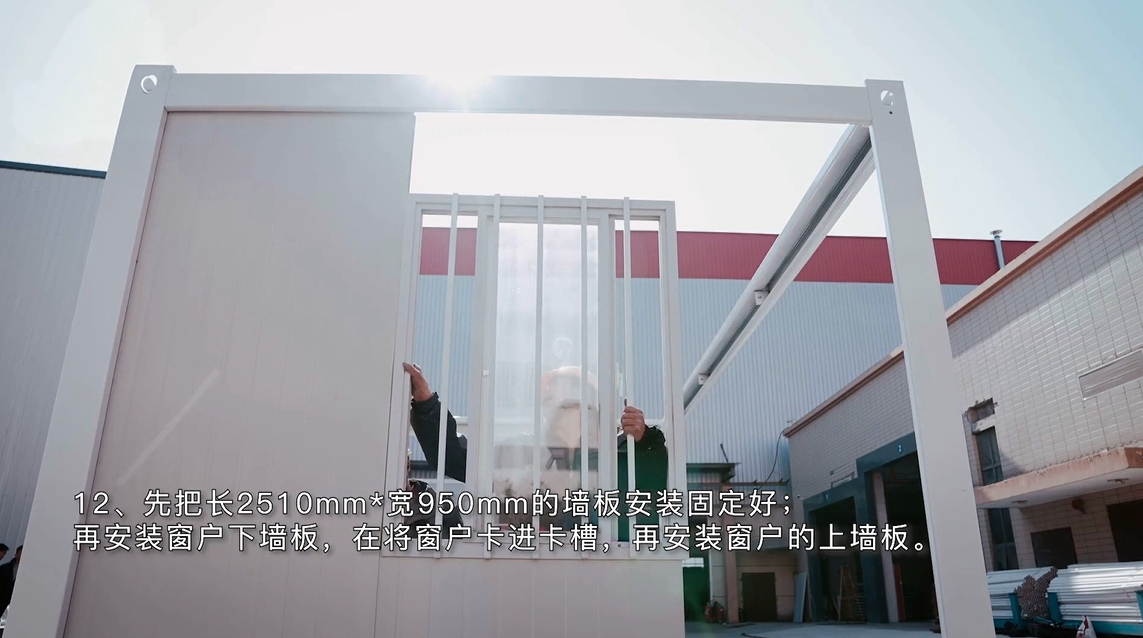

Fije el primer panel de pared de 2,56 m en los clips de la columna, luego coloque el Panel ① junto a él y asegúrelo firmemente en su posición. Después de eso, instale la ventana encima.

Luego, coloque el Panel ② encima de la ventana y asegúrelo firmemente en su posición.

Finalmente, instale el otro panel de pared de 2,56 m , asegúrelo y fíjelo a la columna del otro lado.

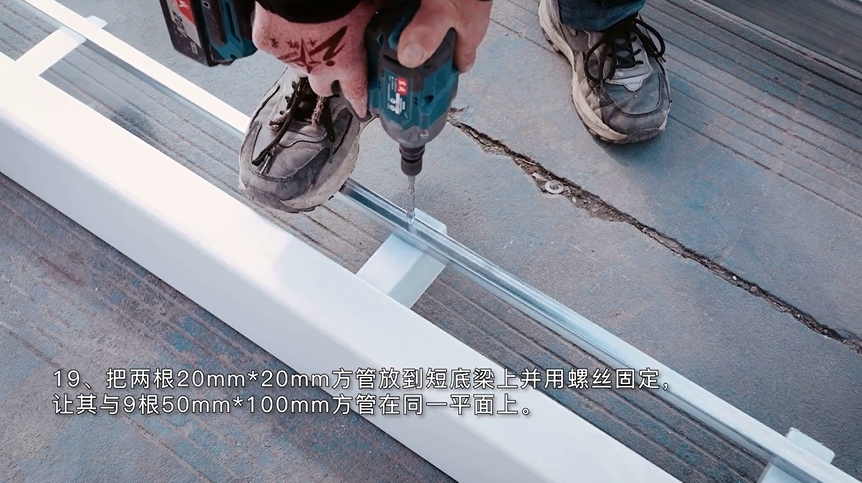

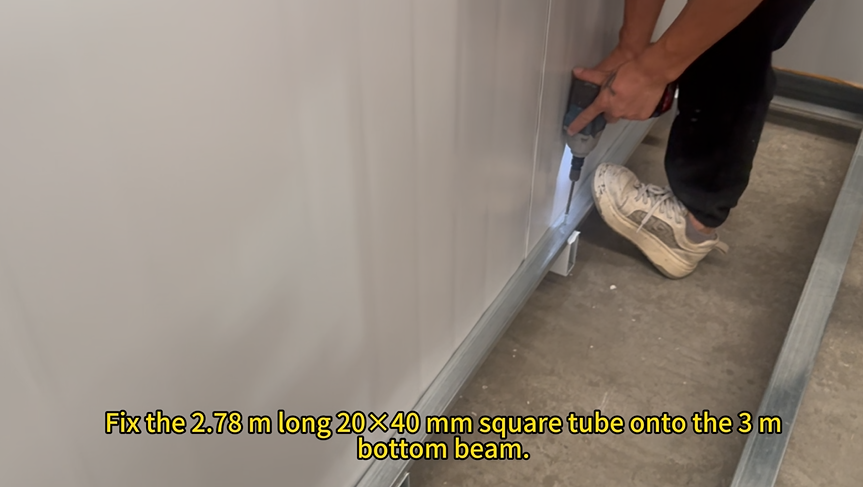

Luego saque el tubo cuadrado de 20 × 40 mm de 2,78 m de largo y fíjelo a la viga inferior de 3 m .

En el otro lado, donde aún no se ha instalado la puerta, fije también el tubo cuadrado de 20×40 mm de 2,78 m de largo a la viga inferior de 3 m .

Nota: Deje un espacio de 5 cm para preparar la instalación del panel de pared.

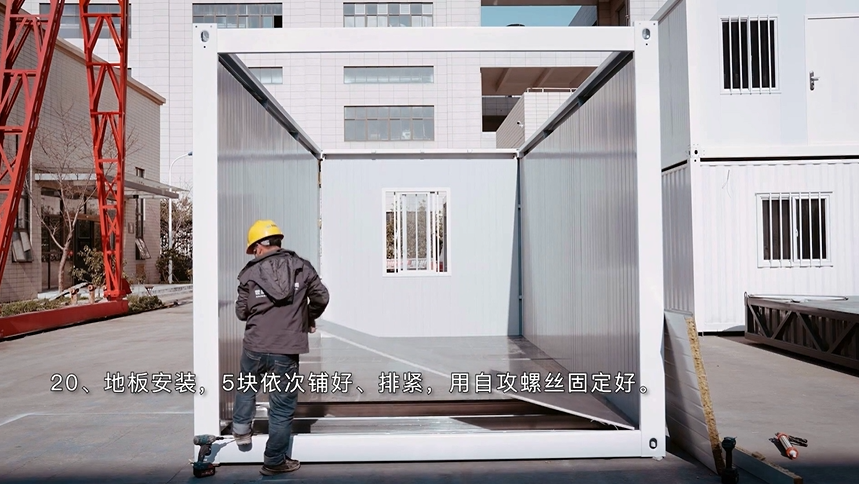

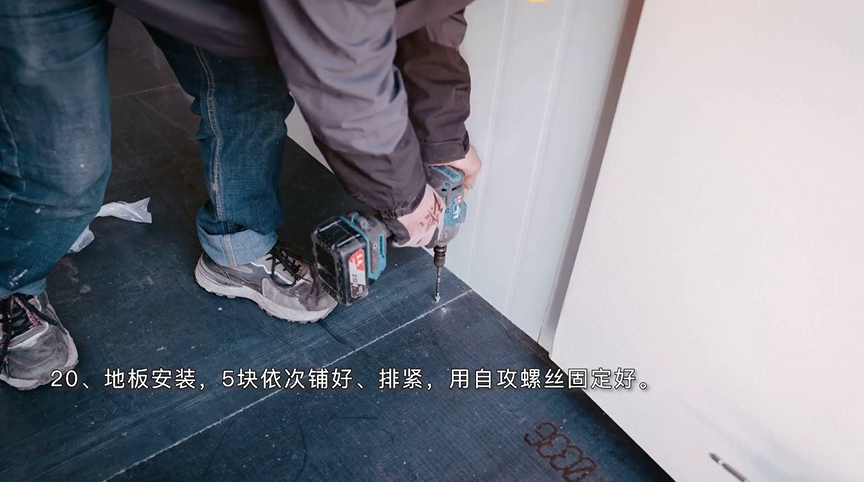

Paso 9: instale el piso.

Paso 10: Instale el lado de 3 m con la puerta y la ventana.

Saque un panel de pared de 2,56 m y córtelo verticalmente en los siguientes anchos:

④ 0,15 m de ancho
⑤ 0,40 m de ancho
⑥ 0,40 m de ancho

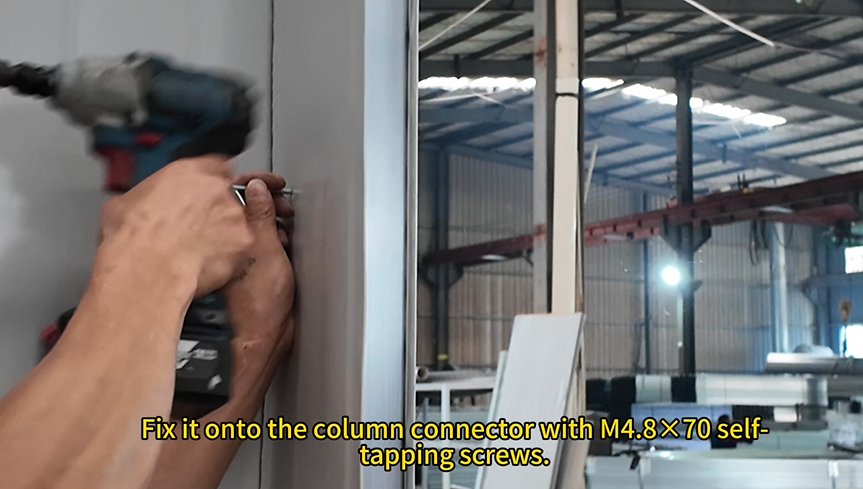

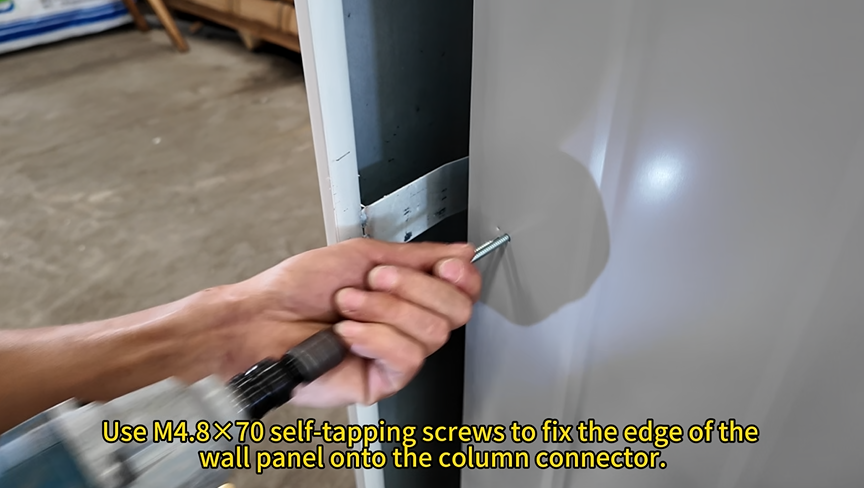

Coloque el Panel ④ con el lado cortado hacia la columna y fíjelo a la columna con tornillos autorroscantes M4.8×70 .

Instale la puerta. Bloquee firmemente la puerta en el panel de la pared.

Coloque el Panel ③ encima de la puerta y asegúrelo firmemente en su posición.

Inserte el tubo cuadrado de 20 × 40 mm de 2,56 m de largo en el borde del Panel ⑤ . Luego instálelo con el lado que contiene el tubo cuadrado mirando hacia la puerta. Esto mejorará la estabilidad del marco de la puerta.

Nuevamente, saca el panel de pared de 1,85 m y córtalo en las siguientes tres secciones:

⑦ 0,90 m
⑧ 0,46 m
⑨ 0,49 m

Instale el Panel ⑦ en secuencia, luego instale la ventana sobre el Panel ⑦ y asegúrela firmemente en su posición.

Luego, coloque el Panel ⑧ encima de la ventana y asegúrelo firmemente en su posición.

Guarde el Panel ⑨ para usarlo más adelante.

Finalmente, instale el Panel ⑥ en secuencia con el lado sin cortar bloqueado en su lugar y fije el lado cortado a la columna con tornillos.

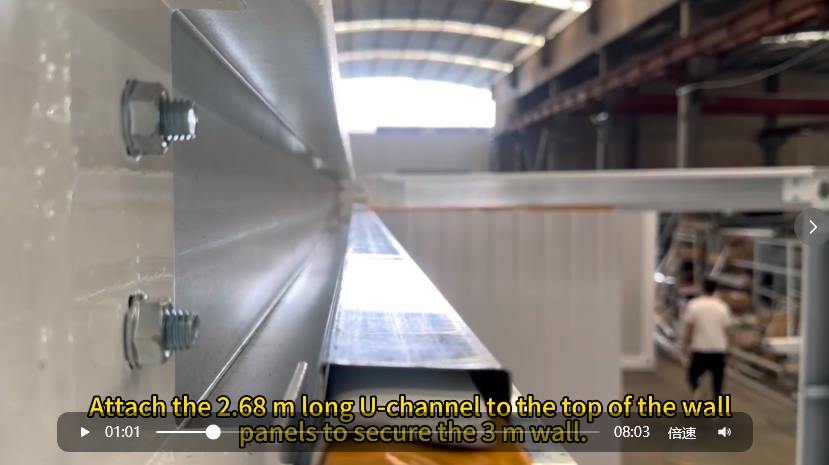

Paso 11: Utilice los canales de presión en forma de U para fijar todos los paneles de pared a las vigas superiores.

Fije los canales de presión en forma de U a las vigas superiores con tornillos autorroscantes M5,5×25 .

Paso 12: instale las correas superiores.

Primero, instale las correas de 50×50×2790 mm y distribúyalas uniformemente. Fíjelos a los canales de presión en forma de U con tornillos autorroscantes M5,5×25 .

Luego instale las correas de 40 × 60 × 1880 mm y fíjelas a las correas con tornillos autorroscantes M5,5 × 25 .

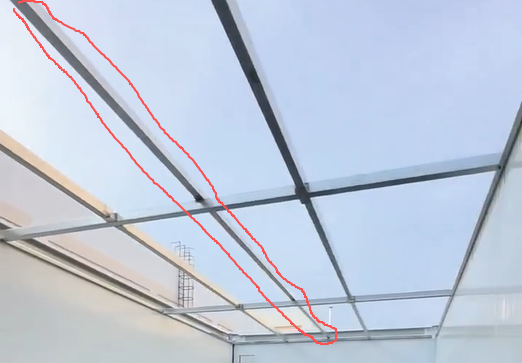

Luego fije el tubo cuadrado de 40×40×5850 mm en la parte superior.

Paso 13: instale los paneles del techo.

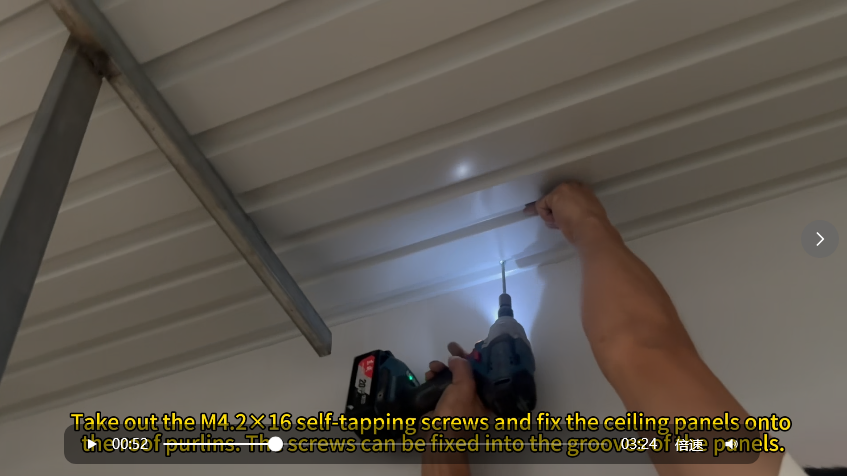

Fije los paneles del techo a las correas superiores con tornillos autorroscantes M4,2×16 .

Nota: La longitud de cada panel de techo es de 2,78 m .

Paso 14: Coloque el aislamiento de lana de vidrio en el techo.

Paso 15: Instale las tejas.

La longitud de cada teja es de 2,95 m . Instale las tejas una por una con la superposición adecuada. Los bordes deben insertarse en las vigas superiores y luego fijarse en las vigas superiores con tornillos autorroscantes M5,5×25 .

A continuación, golpee los bordes de las tejas en las vigas superiores. Esto es para permitir que el agua de lluvia fluya suavemente hacia las vigas superiores.

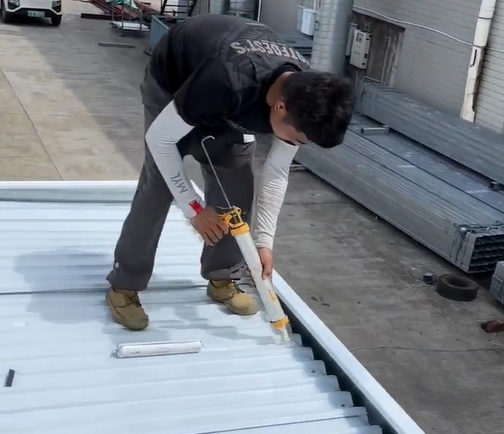

Nota: Aplique sellador estructural a todos los puntos de fijación de tornillos en el techo.

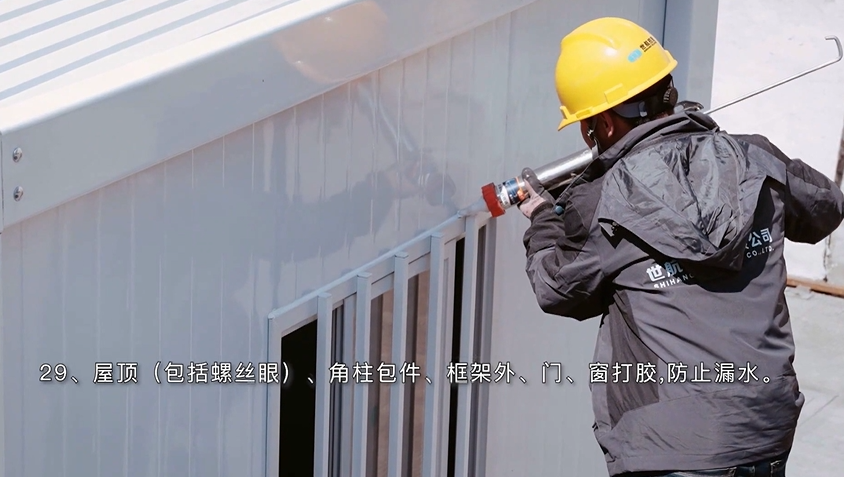

Finalmente, aplique sellador alrededor de los bordes de las puertas, ventanas y marcos para evitar fugas de agua.

Paso 16: instale los adornos de las esquinas.

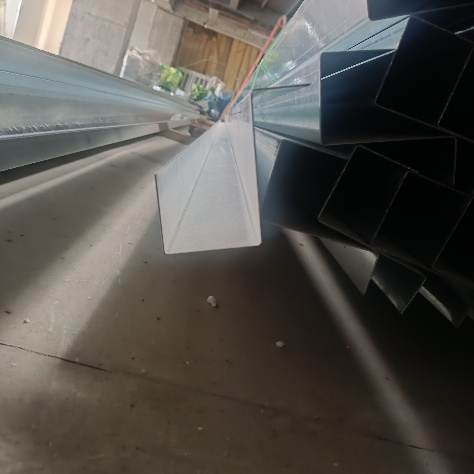

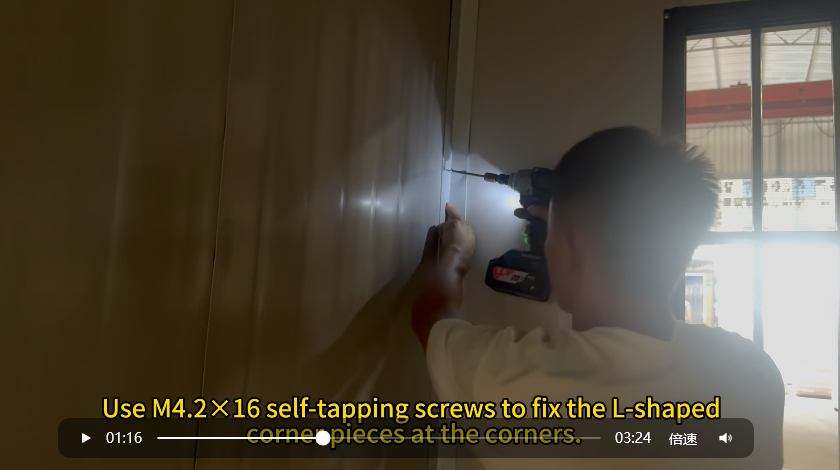

Utilice el borde de esquina en forma de L de 2,56 m de largo para cubrir las esquinas de las columnas y fíjelo a la pared con tornillos autorroscantes M4,2×16 .

Utilice el borde de esquina en forma de L de 2,78 m de largo para cubrir las esquinas de las vigas cortas superiores y fíjelo a la pared con tornillos autorroscantes M4,2×16 .

Utilice el borde de esquina en forma de L de 5,76 m de largo para cubrir las esquinas de las vigas largas superiores y fíjelo a la pared con tornillos autorroscantes M4,2×16 .
